Thang Máy Cửa Kính Có Lộ Ray Và Cơ Cấu Không?

Thang Máy Cửa Kính Có Lộ Ray Và Cơ Cấu Không?

Thang máy cửa kính có thể lộ một phần cơ cấu, nhưng phần lớn trường hợp đều kiểm soát được từ khâu thiết kế. Nhìn thấy ray hay không phụ thuộc vị trí lắp kính, cách bố trí giếng thang, màu kính, loại khung, ánh sáng và các chi tiết che phía sau. Sự trong suốt của kính không đồng nghĩa với việc phơi bày toàn bộ máy móc.

Bên trong giếng thang có nhiều bộ phận kỹ thuật: ray dẫn hướng chạy dọc hai bên, đối trọng trượt ngược chiều cabin, cáp tải, máy kéo và bộ đầu cửa phía trên mỗi cửa tầng. Với dòng thang gia đình không phòng máy đang phổ biến, máy kéo là loại máy nằm gọn (thợ hay gọi là máy con heo) đặt trên đỉnh giếng, tủ điện đưa ra ngoài tầng trên cùng, còn bộ khống chế vượt tốc dùng governor điện.

Những bộ phận này chỉ lộ khi hội đủ ba điều kiện: kính trong suốt, đứng nhìn ở cự ly gần và đúng phía đặt thiết bị. Ở mặt kính quan sát, ray và đối trọng thường được dời về phía sau hoặc bên hông, nên thang máy cửa kính vẫn vừa thoáng vừa gọn gàng.

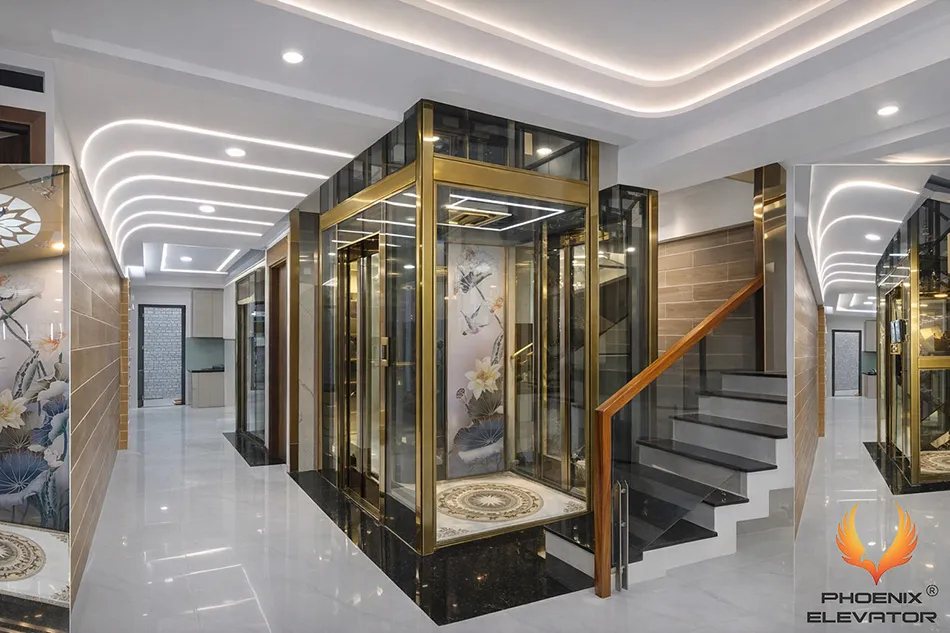

Hình ảnh công trình thực tế từ Phụng Hoàng, mặt kính quan sát để trống, ray và đối trọng được dời về phía sau nên nhìn từ ngoài gần như không thấy cơ cấu.

Cửa Kính, Cabin Kính, Vách Kính Và Thang Quan Sát Lộ Cơ Cấu Khác Nhau Thế Nào?

Bốn cấu hình thang máy cửa kính lộ cơ cấu ở mức độ rất khác nhau, nên chọn đúng cấu hình là bước giấu cơ cấu đầu tiên.

Thang cửa kính chỉ dùng kính ở cánh cửa cabin và cửa tầng. Người đứng ngoài chủ yếu thấy nội thất cabin cùng ngạch cửa và bộ đầu cửa, còn ray và đối trọng khuất trong giếng kín, nên đây là phương án lộ cơ cấu ít nhất.

Thang cabin kính có vách cabin trong suốt, nên khi đứng bên trong nhìn ra sẽ thấy thành giếng, ray và đối trọng lướt qua nếu thành giếng chưa hoàn thiện. Thang vách kính hố bọc kính quanh giếng, do đó từ ngoài có thể thấy ray hoặc đối trọng ở đúng mặt lắp thiết bị. Thang quan sát dồn kính về mặt ngắm cảnh, còn đối trọng và ray được đẩy về mặt sau hoặc bên hông để mặt kính luôn sạch. Nhờ cách bố trí này, lắp đặt thang máy quan sát đúng kỹ thuật vẫn cho tầm nhìn thông thoáng dù giếng chứa đầy thiết bị.

Yếu Tố Nào Quyết Định Thang Máy Cửa Kính Lộ Ray Hay Không?

Sáu nhóm yếu tố quyết định thang máy cửa kính lộ ray hay không: vị trí thiết bị, bộ đầu cửa, màu kính, loại khung, ánh sáng và góc nhìn.

Vị Trí Ray, Đối Trọng Và Bộ Đầu Cửa

Vị trí đặt thiết bị là yếu tố quyết định lớn nhất. Kỹ sư thường dời ray dẫn hướng và đối trọng về phía không phải mặt kính, để mặt quan sát chỉ còn cabin và khoảng trống. Riêng bộ đầu cửa nằm cố định trên đố cửa mỗi tầng, nên cần một tấm nẹp hoặc ốp che chạy ngang phía trên để chi tiết này không phá nhịp thẩm mỹ.

Màu Kính Và Loại Khung Ảnh Hưởng Việc Lộ Ray

Màu kính và loại khung là cặp yếu tố dễ điều chỉnh nhất để giảm lộ ray. Kính trong để lộ rõ mọi chi tiết, còn kính trà hoặc kính màu làm mờ bớt cơ cấu phía sau. Về khung, kinh nghiệm thi công của Phụng Hoàng cho thấy khung thép thường được ốp kính phủ khung để che phần khung thô, còn khung nhôm dùng kính lọt lòng để khoe đường nét khung. Với khung nhôm, khung là chi tiết cố ý phô ra, nên đo đạc, căn chỉnh và xử lý keo mới là điều cần soi kỹ.

>> Tìm hiểu thêm: Thang Máy Gia Đình Khung Nhôm Có Bền Không?

Ánh Sáng, Nền Giếng Thang Và Góc Nhìn

Ánh sáng và nền giếng điều hướng ánh mắt người nhìn. Đèn cabin sáng kéo sự chú ý vào bên trong, còn nền giếng tối màu hoặc ốp inox làm ray và đối trọng chìm đi. Trong nhà phố, người ta đứng rất gần thang nên dễ thấy chi tiết hơn công trình có khoảng lùi rộng.

So Sánh Thang Máy Cửa Kính Trong, Kính Trà, Kính Màu Và Che Một Phần Để Giấu Cơ Cấu

Có bốn hướng giấu cơ cấu cho thang máy cửa kính, đi từ nhẹ tới mạnh, mỗi hướng đánh đổi khác nhau giữa thẩm mỹ, chi phí và độ thoáng. Bảng dưới đây giúp gia chủ hình dung nhanh trước khi chốt phương án.

Trong thực tế, Phụng Hoàng thường kết hợp: mặt trước dùng kính màu để che khuyết điểm của thang, ba mặt còn lại dùng kính trắng nhằm tiết kiệm ngân sách. Ngoài màu kính, các chi tiết như nẹp ốp bộ đầu cửa, tấm che trụ cửa, inox ốp mặt sau và hoàn thiện nền giếng đều đưa ánh nhìn về phía cabin.

Cửa kính màu, kính sơn hay kính in hoa văn sẽ đều có sự khác biệt về mặt chi phí, nên báo giá thang máy cửa kính gia đình luôn thay đổi theo màu kính và cấu hình cụ thể tùy theo loại hình công trình

Giấu cơ cấu không được đánh đổi bằng an toàn. Mọi chi tiết ốp che không được cản trở kiểm định, thông gió, cứu hộ hay bảo trì, và hố pit cùng đỉnh giếng vẫn phải chừa chỗ lánh nạn cho kỹ thuật viên. Vì vậy, giấu hết mọi thứ không phải lúc nào cũng tối ưu; thiết kế tốt là giấu đúng chỗ và chừa lối tiếp cận kỹ thuật.

Nên Chọn Loại Hình Cửa Kính Nào Cho Nhà Phố, Biệt Thự, Cầu Thang Bộ Và Ngoài Trời?

Cấu hình thang máy cửa kính đẹp và giấu cơ cấu tốt phụ thuộc loại công trình, ngân sách và lối bảo trì. Nguyên tắc chung là để trống mặt ngắm và dời thiết bị ra sau, nhưng mỗi bối cảnh cần một cách hoàn thiện riêng.

Nhà phố thường đặt mặt quan sát hướng ra giếng trời hoặc mặt tiền. Phương án cân bằng là kính trà hoặc kính màu ở mặt trước để giấu cơ cấu, kính trong ở các mặt còn lại; chọn khung nhôm nếu ngân sách đủ để khoe đường nét, hoặc khung thép phủ kính khi cần tiết kiệm.

Biệt thự ở phân khúc cao cấp thường dùng khung nhôm vàng đồng hoặc ghi kết hợp kính trà, kính xám. Đặt thang quanh cầu thang bộ hoặc giếng trời sẽ khoe trọn khung nhôm, đúng tinh thần một chiếc thang máy biệt thự chú trọng thẩm mỹ. Lắp lọt lòng cầu thang bộ là bài toán không gian hẹp: cần đo vị trí nhỏ nhất, ưu tiên kính màu mặt trước để giấu cơ cấu, kính trong ở mặt còn lại cho bớt bí.

Thang ngoài trời cần cách xử lý khác hẳn. Công trình ngoài trời nên dùng hệ khung hố lớn, chắc chắn, ốp kính phủ khung để hạn chế mưa tạt và bảo vệ khung, đồng thời xử lý keo và ron thật kỹ. Nắng, mưa, bụi và rêu khiến thang kính ngoài trời xuống thẩm mỹ nhanh hơn trong nhà, nên gia chủ chấp nhận tần suất vệ sinh cao hơn.

Để hiểu rõ cách hoàn thiện chi tiết, bạn có thể đọc thêm bài viết: Thi Công Thang Máy Cửa Kính Tối Ưu Thẩm Mỹ Nhà Phố

Checklist Cần Chốt Để Kiểm Soát Phần Ray Của Thang Máy Cửa Kính

Mức độ lộ ray của thang máy cửa kính được quyết định từ bản vẽ bố trí thiết bị, hướng quan sát và giải pháp hoàn thiện khung. Vì vậy, chủ đầu tư sẽ cần nắm rõ phần cơ cấu nào sẽ nhìn thấy, nhìn từ vị trí nào và có thể xử lý thẩm mỹ đến đâu trước khi ký hợp đồng.

Một buổi duyệt bản vẽ kỹ thuật cùng đơn vị thi công sẽ giúp tránh tình trạng màu kính đẹp nhưng ray, đối trọng hoặc bộ đầu cửa lại nằm ngay trong hướng nhìn chính. Các nội dung cần chốt gồm:

1. Bản vẽ bố trí thiết bị: Thể hiện rõ vị trí ray cabin, ray đối trọng, đối trọng, máy kéo và các cơ cấu có thể nhìn thấy qua kính.
2. Mặt kính ưu tiên quan sát: Xác định mặt kính hướng ra phòng khách, cầu thang, giếng trời hoặc mặt tiền để bố trí thiết bị về phía ít ảnh hưởng đến tầm nhìn.
3. Mẫu kính thực tế: Xem trực tiếp màu sắc, độ phản quang và khả năng che cơ cấu dưới ánh sáng thật, thay vì chỉ lựa chọn qua catalogue.
4. Góc nhìn thường xuyên: Kiểm tra thang từ những vị trí gia đình sử dụng nhiều như phòng khách, hành lang, cầu thang hoặc sân trước.
5. Loại khung và mã màu: Chốt rõ khung nhôm, khung inox hay khung thép phủ kính, đồng thời ghi cụ thể màu sơn hoặc mã hoàn thiện trong hợp đồng.
6. Cách che bộ đầu cửa: Thống nhất phương án ốp nẹp phía trên cửa tầng để hạn chế lộ mô-tơ cửa, dây điện và các chi tiết cơ khí.
7. Giải pháp cho thang ngoài trời: Làm rõ cách xử lý khe kính, keo, ron và thoát nước nhằm hạn chế mưa tạt vào khung hoặc hố thang.
8. Khoảng trống phục vụ kỹ thuật: Các chi tiết ốp che không được cản trở thông gió, kiểm định, cứu hộ, vệ sinh kính và bảo trì thiết bị.
9. Hình ảnh công trình tham chiếu: Yêu cầu ảnh hoặc bản phối cảnh của công trình có cấu hình tương tự để thống nhất kỳ vọng thẩm mỹ.
10. Phạm vi và chi phí hoàn thiện: Báo giá cần ghi rõ phần phát sinh khi chọn kính màu, kính sơn, kính in hoa văn hoặc bổ sung vật liệu che cơ cấu.

Checklist này không nhằm che kín toàn bộ ray và thiết bị, bởi các bộ phận kỹ thuật vẫn cần khoảng trống để vận hành và bảo trì an toàn. Mục tiêu quan trọng hơn là giúp gia chủ biết trước phần nào sẽ lộ, mức độ nhìn thấy ra sao và giải pháp hoàn thiện có phù hợp với không gian hay không.

Khi các nội dung trên được thể hiện rõ trong bản vẽ và hợp đồng, thang máy cửa kính sau khi hoàn thiện sẽ sát với kỳ vọng hơn, đồng thời hạn chế việc phải tháo ốp, đổi kính hoặc chỉnh sửa khung. Gia chủ còn phân vân thang máy cửa kính có lộ ray trong hiện trạng nhà mình hay không có thể liên hệ Phụng Hoàng để được khảo sát và đề xuất phương án bố trí ngay từ đầu.
