Xây Hố Thang Máy Gia Đình Cần Giám Sát Những Gì?

Xây Hố Thang Máy Gia Đình Cần Giám Sát Những Nhóm Hạng Mục Nào?

Xây hố thang máy gia đình cần giám sát 5 nhóm hạng mục: bản vẽ đã chốt, kích thước lọt lòng, chiều sâu hố pit, hệ đà cùng khoảng không đỉnh giếng, và ranh giới trách nhiệm giữa các bên. Điều quyết định không phải kiểm cái gì, mà kiểm vào lúc nào.

Thợ hồ đổ bê tông theo tiến độ phần thô chứ không đợi chủ nhà rảnh. Một sai lệch ở lọt lòng hố nếu bắt được lúc cốp pha còn dựng thì chỉ mất công chỉnh ván khuôn, tháo cốp pha rồi thì phải đục, để tới lúc mang khung ra lắp thì đã thành chuyện tiền bạc.

5 mốc dừng kiểm tra khi xây hố thang máy gia đình được đội kỹ thuật Phụng Hoàng đúc kết trong bảng dưới đây:

5 nhóm xếp theo đúng thứ tự thời gian ngoài công trường, nên gia chủ dùng được bảng này như lịch giám sát khi xây hố thang máy gia đình. 3 nhóm đầu quyết định thang có lắp đúng cấu hình đã chọn hay không, 2 nhóm sau quyết định công trình chạy trơn hay dừng giữa chừng.

Duyệt Bản Vẽ Trước Khi Đổ Bê Tông Là Mốc Giám Sát Đắt Nhất

Trong toàn bộ việc xây hố thang máy gia đình, bản vẽ là phần có chi phí thấp nhất nếu được triển khai đúng cách và sẽ trở thành phần “đắt nhất ” nếu bị bỏ qua. Đơn vị thi công thang máy sẽ dựa vào bản vẽ để đặt khung và gia công cabin, nhà thầu xây dựng dựa vào nó để ghép cốp pha.

Có thể hình dung: Hố thang rộng nhưng tải trọng khách yêu cầu lại nhỏ vì hàng cồng kềnh mà nhẹ, nên bên thiết kế vẽ cabin không dùng hết kích thước hố. Bản vẽ đã trình đầy đủ, chủ đầu tư không để ý, tới khi lắp xong mới phát hiện cabin quá nhỏ, và chi phí nới cabin bằng một nửa tiền làm cả thang. Đây là công trình thang tải hàng, nhưng cơ chế mắc lỗi giống hệt ở nhà ở: kích thước hố và kích thước cabin là hai con số khác nhau.

Vì vậy chủ nhà nên đối chiếu kích thước cabin trên bản vẽ với nhu cầu thật, chẳng hạn có cần đưa xe lăn hay đồ nội thất vào thang hay không. Riêng nhà cải tạo, khảo sát trực tiếp trước khi xây hố thang máy gia đình là bắt buộc, vì hiện trạng hố pit, phòng máy và diện tích thật gần như luôn khác hình dung qua điện thoại.

3 Dữ Liệu Cần Chốt Trước Khi Xây Hố Thang Máy Gia Đình

Theo kinh nghiệm triển khai thực tế của đội ngũ kỹ thuật Phụng Hoàng, chủ đầu tư chỉ cần cung cấp 3 dữ liệu dưới đây là đủ để ra phương án sơ bộ chính xác khoảng 90%:

• Số điểm dừng. Con số này quyết định hành trình, chiều cao giếng và khối lượng vật tư.
• Kích thước hố thang. Ràng buộc cứng của phần xây dựng, chi phối tải trọng, loại cửa và cả việc có dùng được khung nhôm hay không.
• Loại hố thang. Hố bê tông và hố khung sắt bọc kính cường lực cho ra hai hướng thi công khác nhau, kéo theo chênh lệch về giá và về việc bên nào lo phần bao che.

3 dữ liệu này nên được xác nhận bằng văn bản trước khi thợ hồ ghép cốp pha. Chốt xong, gia chủ mới có mốc để đối chiếu kích thước thật ngoài hiện trường.

Kích Thước Lọt Lòng Hố Thang Cần Đo Ở Đâu Và Dễ Sai Ở Đâu?

Khi xây hố thang máy gia đình, lọt lòng phải đo ở phần trống thật sau khi hoàn thiện bề mặt, không đo theo tim tường trên bản vẽ. Lọt lòng là khoảng trống còn lại sau khi trừ hết lớp tô, lớp ốp và mọi cấu kiện nhô ra, cũng là con số mà cabin cùng ray dẫn hướng phải nằm vừa vào.

Với các công trình xây hố thang máy gia đình, đội kỹ thuật Phụng Hoàng nhận thi công từ chiều ngang hố 1100mm. Bảng dưới đây tóm tắt 3 cấu hình cửa thường gặp ở nhà phố cùng ngưỡng chiều ngang tương ứng:

3 con số trên mang tính tham khảo, thay đổi theo cấu hình ray, độ dày lớp hoàn thiện và loại khung. Điểm cần nhớ là hố hẹp không đồng nghĩa với không lắp được thang, mà đồng nghĩa với phải đổi loại cửa. Một căn hộ cho thuê 6 tầng trên đường Phan Huy Ích là ví dụ rõ: vị trí đặt thang chỉ rộng 900mm và sâu 900mm, đội kỹ thuật vẫn thiết kế được thang cáp kéo với cửa mở tay.

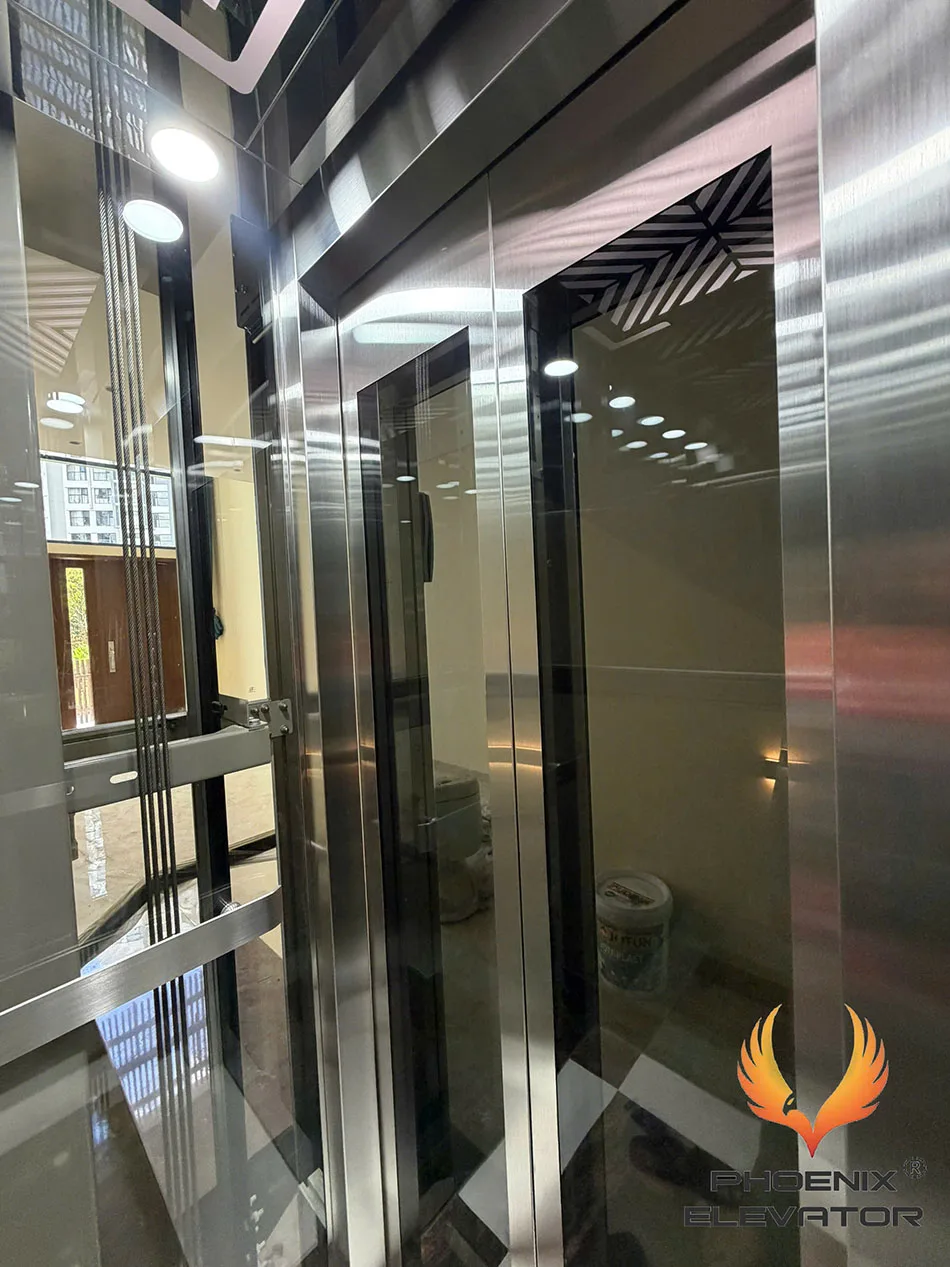

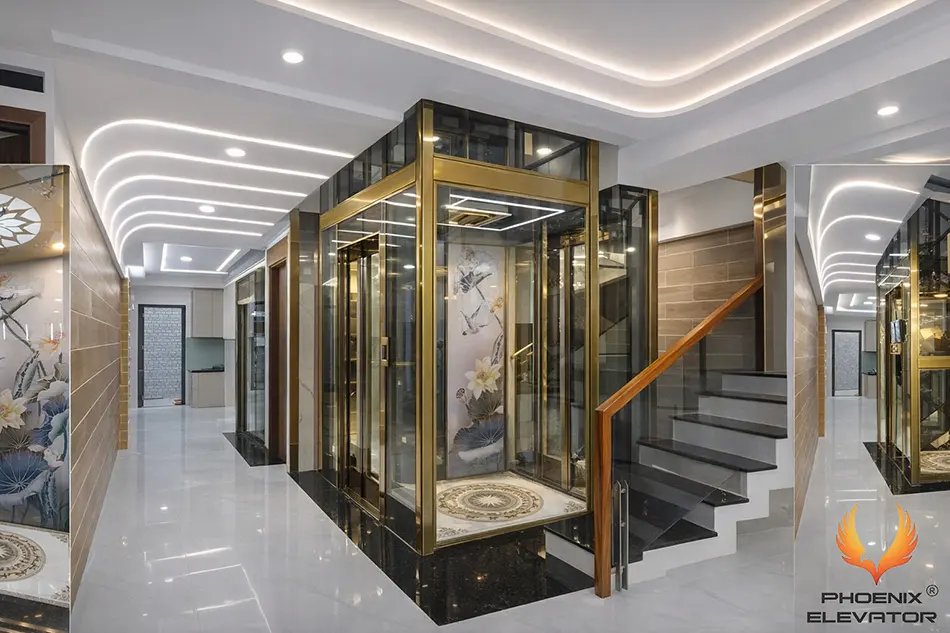

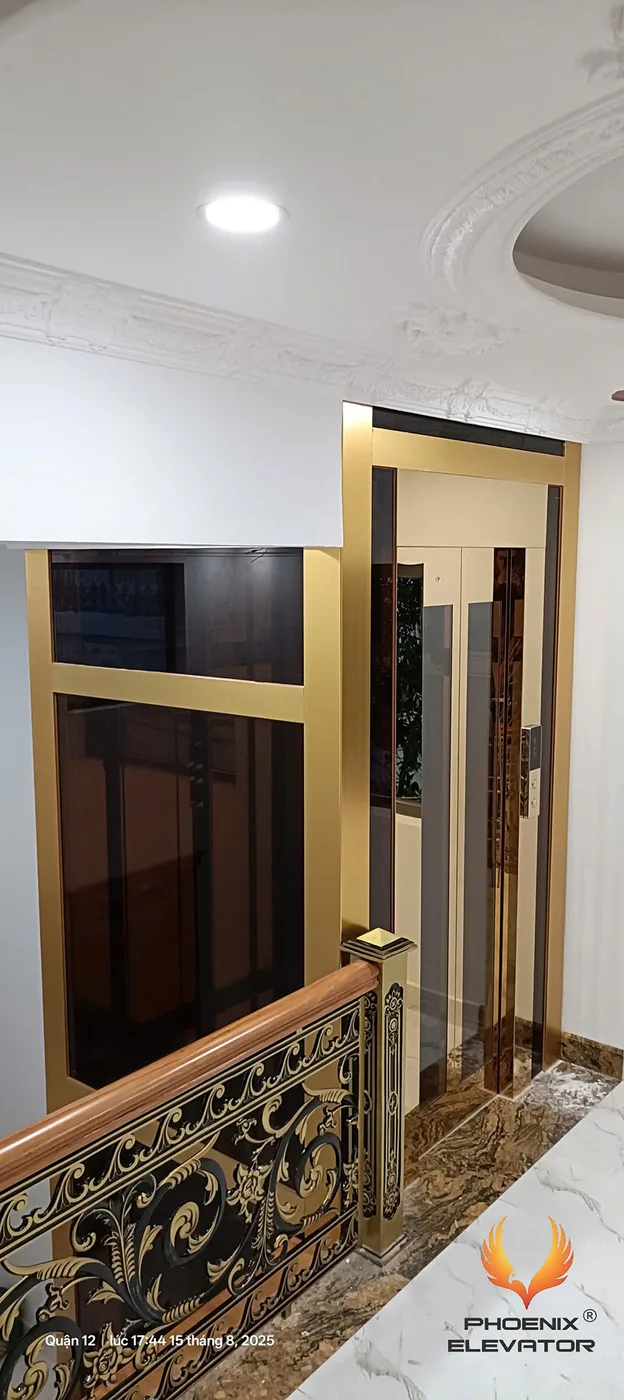

2 tình huống khiến lọt lòng bị hụt mà gia chủ ít lường trước. Thứ nhất là thang đặt lọt lòng cầu thang bộ, nơi khoảng trống không đều theo chiều cao nên phải đo ở vị trí hẹp nhất. Thứ hai là hố dùng khung nhôm. Cột đứng khung nhôm có 2 loại cơ bản 140mm và 105mm, bản lớn hơn khung sắt để đủ chịu lực nên ăn thêm vào lọt lòng, vì vậy với hố dưới khoảng 1,2 m² thì khung sắt hợp lý hơn. Khung nhôm lại đặt riêng cho từng công trình, đo sai thì không có hàng thay ngay, nên cần đo lại tại hiện trường trước khi đặt hàng.

Muốn nắm rõ kích thước theo từng mức tải trọng, chủ đầu tư có thể xem thêm bài viết: Kích Thước Thang Máy Gia Đình Theo Tải Trọng Chuẩn 2026.

Hố Pit, Đà Treo Cửa Và Khoảng Không Đỉnh Giếng Cần Kiểm Thế Nào?

3 hạng mục này xây sai thì gần như bắt buộc phải đục lại, vì đều là kích thước thông thủy nằm trong kết cấu chịu lực, thiếu bao nhiêu phải bù đúng bấy nhiêu. Với thang cáp kéo cho nhà phố 4 đến 5 tầng, đội kỹ thuật Phụng Hoàng khuyến nghị hố pit 800mm và khoảng không đỉnh giếng tối thiểu 3200mm lọt lòng. Lý do nằm ở không gian lánh nạn cho thợ khi làm việc dưới đáy hố hoặc trên nóc cabin.

Cần nói rõ đó là khuyến nghị thực tế của đơn vị thi công, không phải con số do quy chuẩn ấn định. Thang máy gia đình thuộc phạm vi QCVN 32:2018/BLĐTBXH, văn bản này ràng buộc khối không gian lánh nạn cùng khe hở giảm chấn chứ không quy định hố pit phải sâu bao nhiêu. Chiều sâu thật do đội kỹ thuật tính theo cấu hình máy, hành trình và loại giảm chấn.

Để nắm rõ cách đo cùng phương án cho nhà không đào được pit sâu, chủ đầu tư có thể đọc thêm bài viết: Chiều Sâu Hố Pit Thang Máy Bao Nhiêu Là Đạt Chuẩn?.

Phần phòng máy và hệ đà là nơi nhà cải tạo hay vướng nhất, dưới đây là 3 điểmnên kiểm tra ngay lúc thi công phần thô từng tầng, trước khi tường được tô hoàn thiện:

• Chiều cao phòng máy. Nên chừa khoảng 1200mm để thao tác bảo trì, riêng công trình dùng động cơ Mitsubishi cần tới 1800mm vì dòng máy này rất lớn.

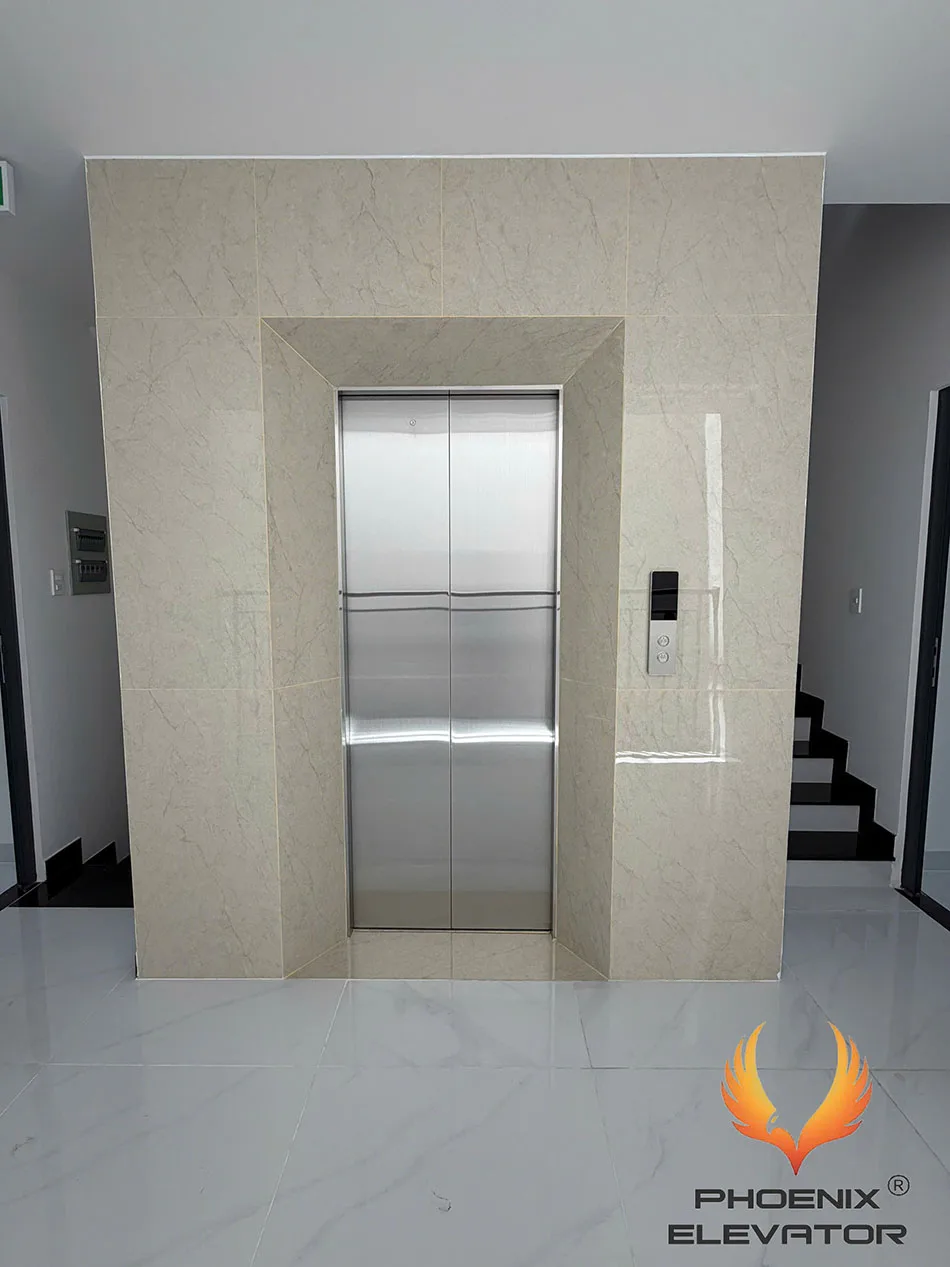

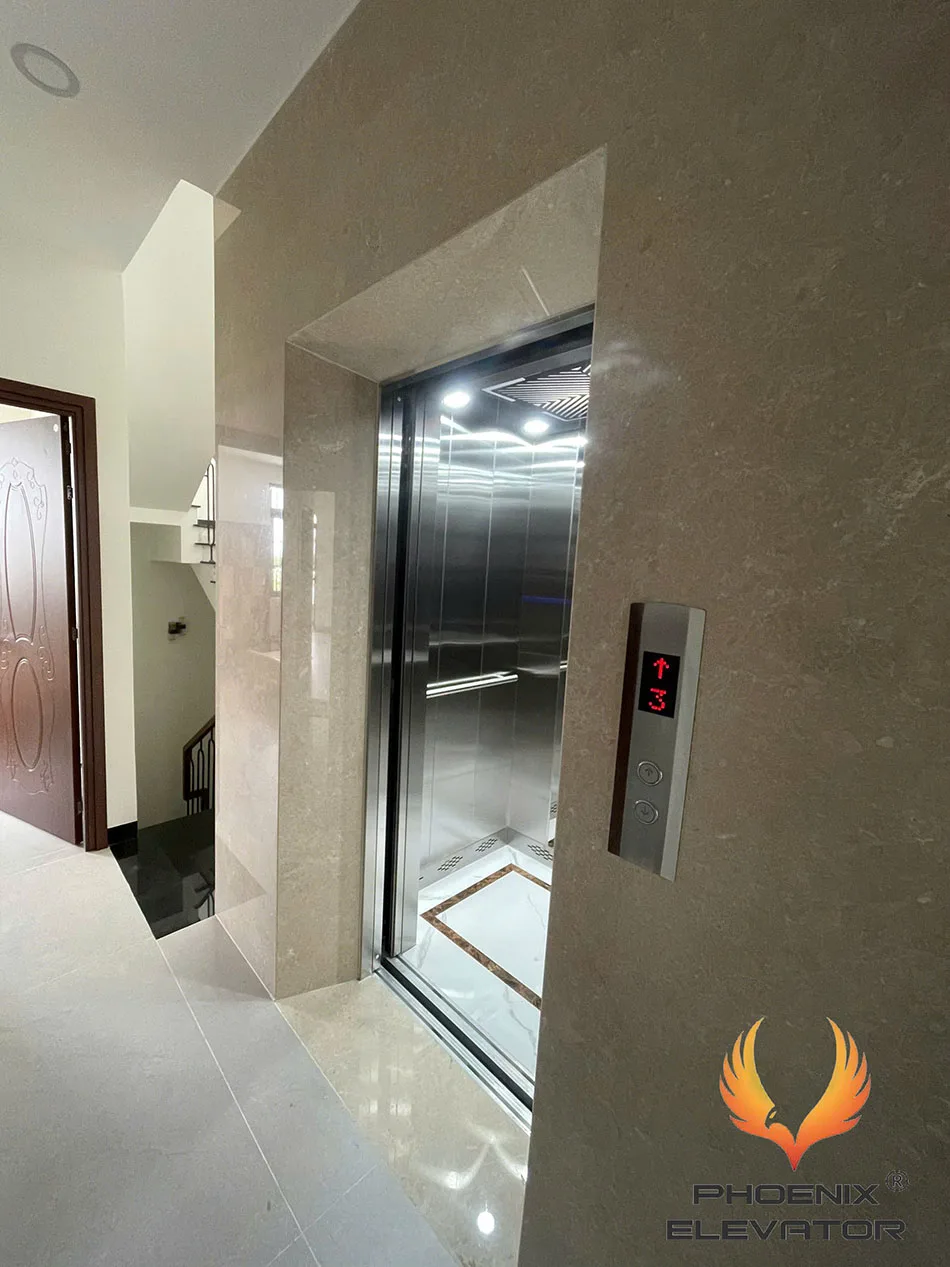

• Đà treo cửa và đà giữa tầng. Hai dầm này là chỗ cửa tầng cùng bộ phận dẫn hướng bắt vào. Thang đặt ở giếng trời thường không có sẵn chúng nên phải bổ sung hệ khung sắt để có điểm liên kết.
• Mặt bao che của giếng thang. Những mặt chưa có tường phải bao che bằng kính cường lực hoặc vật liệu tiết kiệm hơn như tấm tre, panel, tôn, và cần chốt sớm vì ảnh hưởng tới ngân sách.

3 điểm trên thuộc phần xây dựng nhưng lại phục vụ thiết bị, nên chỉ nhìn bản vẽ kiến trúc là chưa đủ. Cách an toàn khi xây hố thang máy gia đình là mời kỹ thuật thang máy ra công trình đúng lúc phần thô đang lên, đối chiếu tại chỗ rồi mới cho tô hoàn thiện. Chủ nhà cũng nên yêu cầu chống thấm đáy hố ngay từ khi đổ bê tông, bởi nước chảy vào hố thang buộc phải cắt điện thang ngay để tránh hỏng thiết bị điện tử.

Ai Làm Phần Nào Giữa Nhà Thầu Xây Dựng Và Đơn Vị Thang Máy?

Trong báo giá thang máy của Phụng Hoàng, hố pit, phòng máy và cửa phòng máy là 3 hạng mục tách riêng, các phần còn lại đã bao gồm. Nắm ranh giới này trước khi ký hợp đồng giúp gia chủ tránh tranh cãi phổ biến nhất khi xây hố thang máy gia đình, đó là hai nhà thầu cùng nghĩ bên kia sẽ làm.

Bảng dưới đây phân định 6 hạng mục hay gây nhầm lẫn theo thông lệ triển khai của Phụng Hoàng:

6 hạng mục trong bảng trên là thông lệ chứ không phải quy tắc bất biến, nên việc cần làm là đối chiếu từng dòng với báo giá đang cầm trên tay rồi yêu cầu ghi rõ hạng mục nào nằm trong, hạng mục nào nằm ngoài. Giá luôn tùy công trình vì phụ thuộc động cơ, loại hố, cấu hình cửa và nội thất cabin, nên một báo giá thấp bất thường thường là báo giá đã cắt bớt phần nào đó trong bảng này.

Ranh giới trách nhiệm cũng là nơi 3 vấn đề hay gặp nhất khi xây hố thang máy gia đình ở nhà phố TP.HCM lộ ra. Hẻm nhỏ khiến việc đưa vật tư phải tính trước, hiện trạng nhiều nhà không cho đào hố pit đủ sâu, và nhà đang có người ở thì tiến độ phải chia nhỏ. Chủ đầu tư muốn giao một đầu mối lo cả phần xây lẫn phần thiết bị có thể xem bài viết: Thi Công Thang Máy Gia Đình Trọn Gói Tại TP.HCM.

Giám Sát Trong Lúc Thi Công Và Khi Nhận Bàn Giao

Sau khi phần hố đã đúng, việc xây hố thang máy gia đình chuyển trọng tâm giám sát sang tiến độ, mặt bằng và hồ sơ. Khoảng 15 ngày đầu nặng nhất về bụi và tiếng ồn, vì đó là lúc cắt đục những vị trí chưa đủ kích thước và đào hố pit. Giai đoạn lắp cơ khí vẫn còn tiếng hàn cắt nhưng đã bớt bụi, giai đoạn lắp điện thì êm nhất.

Một thang 450kg 5 điểm dừng có khối lượng vật tư khoảng 4 tấn nên không thể đưa hết vào nhà cùng lúc. 3 việc dưới đây nên thống nhất với đơn vị thi công ngay từ đầu:

• Chia vật tư theo tiến độ lắp đặt. Thông lệ là 4 đợt gồm phần sắt, phần inox, máy kéo cùng đối trọng, và cuối cùng là đồ điện.
• Chuẩn bị chỗ tập kết và lối đưa vật tư. Nhà trong hẻm nhỏ cần khảo sát trước đoạn xe vào được tới đâu và đoạn nào phải khiêng tay.
• Bảo vệ mặt sàn đã hoàn thiện. Đội thi công nên trải bạt lót sàn ở khu vực vận chuyển để giữ lớp gạch nền vừa lát xong.

Đến khâu bàn giao của một công trình xây hố thang máy gia đình, hồ sơ mới là thứ cần kiểm kỹ. Bộ hồ sơ hoàn chỉnh gồm kết quả kiểm định an toàn thang máy và lý lịch thang máy. Thang chỉ được đưa vào hoạt động khi đã có tem kiểm định do đơn vị có chức năng cấp, và chủ nhà nên lưu giữ bộ hồ sơ này cho các lần kiểm định sau. Khung pháp lý đầy đủ nằm trong bài Tiêu Chuẩn Thang Máy: QCVN, TCVN Và Kiểm Định Mới Nhất.

FAQ – Câu Hỏi Thường Gặp Khi Xây Hố Thang Máy Gia Đình

1. Nên xây hố thang máy gia đình trước hay chọn thang trước?

Nên chọn thang và chốt bản vẽ trước, vì hố là ràng buộc cứng còn cấu hình thang thì linh hoạt hơn. Với nhà đã lỡ xây hố, đội kỹ thuật vẫn tìm được phương án, chỉ là loại cửa và tải trọng bị giới hạn theo kích thước sẵn có.

2. Hố thang xây lệch vài centimet có phải đục lại không?

Còn tùy lệch theo hướng nào. Hố rộng hơn bản vẽ vài centimet thường xử lý được bằng cách điều chỉnh vị trí ray và phần bao che, còn hố hẹp hơn thì phần lớn phải đục vì cabin và ray không còn chỗ. Cách an toàn là báo số đo thật cho đơn vị thang máy ngay khi vừa tháo cốp pha.

3. Nhà không đào được hố pit đủ sâu thì xử lý ra sao?

Tình huống này rất phổ biến khi xây hố thang máy gia đình ở nhà phố cải tạo tại TP.HCM và có phương án xử lý, nhưng phải khảo sát trực tiếp mới kết luận được. Chủ nhà nên tránh chấp nhận hố pit quá nông chỉ để tiết kiệm trước mắt, bởi kiểm định ngày càng chặt và không gian bảo trì bị thu hẹp là rủi ro thật cho kỹ thuật viên.

4. Chủ đầu tư cần cung cấp gì cho Phụng Hoàng trước khi nhà thầu xây hố thang máy gia đình?

Tốt nhất là bản vẽ xây dựng của công trình. Chưa có bản vẽ thì chụp ảnh vị trí dự kiến đặt thang, đo chiều rộng và chiều sâu hố, kèm số điểm dừng và thông tin xung quanh hố thang là tường hay khoảng hở.
